Magnétoscope dont l'image défile de haut en bas : pourquoi le réglage du tracking ne suffit pas

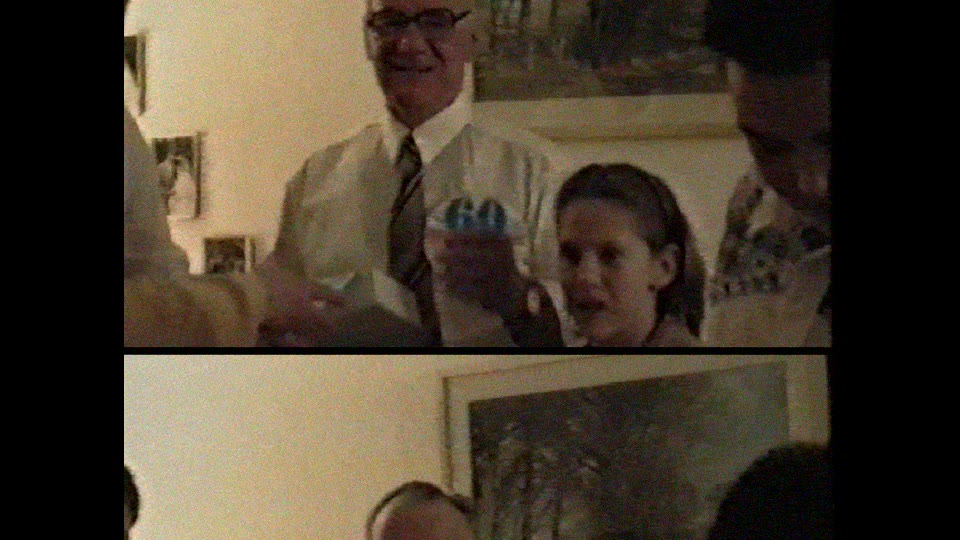

Si l'image de votre magnétoscope défile de haut en bas, le signal a perdu sa synchronisation verticale : le téléviseur ne sait plus où commence chaque image. Le tracking aligne les têtes sur la bande, pas la synchronisation : c'est pourquoi il ne corrige presque jamais ce défaut. La solution fiable est un correcteur de base de temps (TBC) d'image.

Image qui défile ou lignes de tracking : deux pannes différentes

Il est courant de confondre une image qui défile verticalement et un problème d'alignement des têtes (le fameux tracking). Ce sont pourtant deux pannes distinctes : le tracking concerne la lecture des pistes, le défilement concerne la synchronisation. Sur les anciens téléviseurs à tube cathodique (CRT), un bouton nommé « maintien vertical » (V-HOLD) permettait de stabiliser une image qui roule. Les téléviseurs modernes n'ont plus ce réglage et s'attendent à un signal parfait, ce qu'une cassette VHS usée ne peut pas fournir.

Ce que vous voyez	Ce qui se passe	Le tracking aide-t-il ?
Image qui roule avec barre noire	Perte de synchronisation verticale (le téléviseur ne trouve plus le début de chaque image)	Rarement : seulement si une piste de contrôle abîmée fait aussi décrocher la synchronisation
Bandes de neige horizontales	Désalignement des têtes vidéo sur la piste enregistrée	Oui, c'est son rôle principal
Image qui tremble ou ondule sur les bords	Erreur de base de temps (fluctuation de la vitesse de défilement)	Non
Image qui roule et passe en noir et blanc	Cassette NTSC (525 lignes, 60 Hz) lue sur une chaîne PAL/SECAM (625 lignes, 50 Hz). Une cassette SECAM sur une chaîne PAL reste stable mais perd la couleur.	Non
Image qui roule ou pulse seulement sur un film du commerce	Protection anti-copie (fausses impulsions dans l'intervalle de suppression verticale)	Non

Pourquoi le réglage du tracking ne suffit pas

Le tracking sert à aligner les têtes vidéo rotatives avec les pistes enregistrées en diagonale sur la bande, en se guidant grâce aux impulsions de la piste de contrôle (CTL). Un mauvais tracking produit des bandes de bruit (neige) horizontales, pas une image qui défile. C'est pourquoi tourner la molette de tracking ne stoppera pas un défilement vertical. Voici les véritables causes de ce défaut.

1. Des tops de synchronisation affaiblis sur la bande

L'image d'une cassette VHS contient des impulsions (les tops de synchronisation) indiquant au téléviseur quand commencer à dessiner la ligne suivante et l'image suivante. Avec le temps, sur une bande très usée, enregistrée en vitesse lente (LP), ou s'il s'agit de la copie d'une copie, ces signaux s'affaiblissent. Le lecteur perd alors la cadence.

2. Une piste de contrôle abîmée ou une bande étirée

La piste de contrôle (CTL) régule la vitesse d'entraînement de la bande. Si elle est endommagée, plissée ou si la bande a été étirée par un ancien lecteur défectueux, la vitesse devient instable. Le magnétoscope tente de compenser en permanence, ce qui déstabilise la synchronisation et fait rouler l'image.

3. Un standard incompatible (PAL, SECAM, NTSC)

PAL et SECAM partagent la même trame (625 lignes, 50 Hz) : une cassette SECAM lue sur une chaîne PAL ne défile pas, elle passe en noir et blanc. Une cassette NTSC (525 lignes, 60 Hz), en revanche, lue sur un magnétoscope ou un téléviseur qui ne gère pas ce standard, fait défiler l'image en continu, souvent sans couleur. C'est le cas typique des cassettes rapportées d'Amérique du Nord ou du Japon.

4. Un téléviseur moderne ou un boîtier USB sans TBC

Les téléviseurs à écran plat et les boîtiers de capture USB grand public attendent un signal analogique d'une stabilité quasi parfaite. Ils sont très intolérants aux infimes variations temporelles des cassettes VHS. Dès que la synchronisation vacille, ils décrochent et l'image saute. La grande majorité des magnétoscopes grand public ne possèdent aucun correcteur de base de temps (TBC) pour compenser ce défaut ; seuls quelques modèles S-VHS haut de gamme intégraient un TBC de ligne.

5. Une protection anti-copie sur les cassettes du commerce

Les cassettes de films du commerce intègrent souvent une protection anti-copie qui ajoute de fausses impulsions de synchronisation et des impulsions de niveau dans l'intervalle de suppression verticale. Si vous passez le signal par un second magnétoscope, un graveur DVD ou un boîtier de capture pour tenter de numériser la cassette, l'appareil récepteur perdra les repères : l'image va rouler, pulser (variations de luminosité) ou se déformer. À noter que les enregistrements familiaux n'ont pas cette protection, et le laboratoire EachMoment ne la contourne pas pour les œuvres protégées par le droit d'auteur.

6. Un magnétoscope fatigué

Un défaut mécanique (servomoteur fatigué, courroie détendue, galet presseur usé) provoque des fluctuations de vitesse. Sur notre panel de 120 magnétoscopes « en panne » diagnostiqués au laboratoire, toutes pannes confondues, les problèmes de courroie et galet représentent 34 % des cas, l'encrassement ou l'usure des têtes 24 %, les défauts d'entrée TV/câble 16 %, l'alignement (tracking) 12 %, une bande abîmée 8 %, et une bande collante (sticky-shed) 6 %. Toutes pannes confondues, le tracking n'est donc en cause que dans un peu plus d'un cas sur dix : le réflexe de tourner la molette vise rarement la bonne panne.

Image qui défile : que vérifier en 6 étapes sans abîmer la cassette

Si vous êtes confronté à une image VHS instable, procédez avec méthode pour ne pas endommager davantage une bande potentiellement fragile (dans 86 % de nos diagnostics, l'enregistrement lui-même était intact). Voici les tests à réaliser :

1. Testez une autre cassette. Insérez une bande dont vous êtes sûr de la qualité. Si l'image défile toujours, le problème vient de votre magnétoscope ou de votre écran. Si le défilement cesse, c'est la première cassette qui est en cause.
2. Changez de téléviseur ou d'entrée. Branchez votre magnétoscope sur un autre téléviseur, idéalement un ancien modèle à tube cathodique si vous en possédez un, ou testez une autre entrée vidéo. Cela permet d'éliminer un défaut de tolérance de l'écran plat.
3. Vérifiez le standard et le câble péritel. Assurez-vous que le câble péritel est bien enfoncé. Vérifiez dans les menus de votre téléviseur ou de votre boîtier de capture que le standard de réception correspond à celui de la cassette : PAL ou SECAM pour un enregistrement français, NTSC pour une cassette venue d'Amérique du Nord ou du Japon, le seul standard qui fait réellement défiler l'image sur une chaîne française.
4. Essayez une fois le tracking automatique puis manuel. Laissez le magnétoscope régler le tracking automatique. Si l'image défile encore, utilisez les boutons de tracking manuel de la télécommande (souvent les touches de programme + et −). Si le défilement persiste, remettez le réglage au centre.
5. Nettoyez les têtes avec une cassette sèche, une seule passe courte. Utilisez une cassette de nettoyage à sec (jamais de liquide humide improvisé). Ne faites qu'une seule passe de quelques secondes. Un nettoyage trop long ou répété agit comme du papier de verre sur les têtes vidéo.
6. Arrêtez si l'image défile encore. Ne repassez pas la cassette en boucle dans l'espoir d'une amélioration spontanée. Les passages répétés sur des têtes encrassées ou un chemin de bande déréglé risquent de rayer ou de froisser irrémédiablement la bande magnétique.

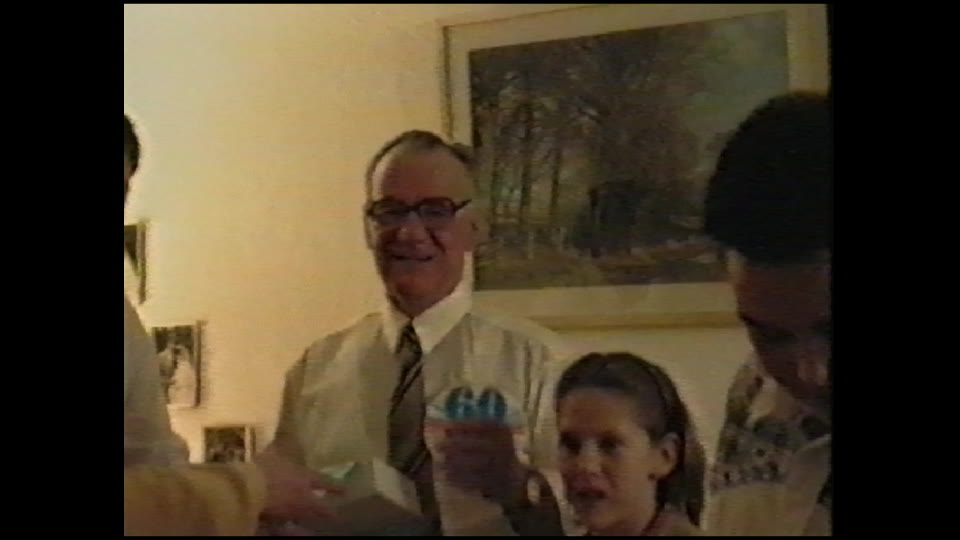

Ce que fait un correcteur de base de temps (et pourquoi les boîtiers USB n'en ont pas)

Pour stabiliser une image qui défile à cause d'une perte de synchronisation, la solution technique incontournable est un correcteur de base de temps (TBC). Ce composant, absent des boîtiers de capture USB et de la grande majorité des magnétoscopes grand public, lit le signal instable provenant de la bande, le met en mémoire tampon, et reconstruit de toutes pièces des tops de synchronisation parfaits et conformes aux normes vidéo.

Au laboratoire EachMoment, notre chaîne de numérisation commence par un magnétoscope professionnel (comme le Panasonic AG-1980P ou le JVC BR-S925E) équipé d'un TBC de ligne intégré. Le TBC de ligne corrige le tremblement horizontal ; c'est le TBC d'image externe (synchroniseur de trame), placé ensuite, qui stoppe le défilement vertical en recréant une synchronisation parfaite pour chaque image entière. Enfin, le signal stabilisé entre dans une carte d'acquisition broadcast Blackmagic DeckLink (10 bits 4:2:2) pour produire un fichier MP4 parfaitement fluide. C'est cette chaîne qui permet une numérisation de cassettes VHS en laboratoire sans défilement ni décrochage, même sur des bandes très abîmées.

Réparer le magnétoscope ou numériser la cassette ?

Le format VHS a été lancé par JVC en 1976, et le tout dernier magnétoscope a été fabriqué par Funai en 2016. Faire réviser un magnétoscope fatigué reste possible, mais les pièces se raréfient et la réparation ne lui ajoute pas de TBC : l'image d'une bande aux tops affaiblis défilera encore. De plus, une bande magnétique perd 10 à 20 % de son signal par décennie, dans des conditions de stockage courantes. Chaque lecture supplémentaire d'une bande fragile sur un appareil vieillissant augmente les risques de destruction, comme lorsqu'un magnétoscope mange la cassette ou d'un magnétoscope qui s'arrête tout seul.

Plutôt que d'investir dans la réparation d'un lecteur obsolète, confiez vos souvenirs à des professionnels. Le laboratoire EachMoment a déjà numérisé plus d'un million de cassettes et photos pour des dizaines de milliers de clients. La numérisation de vos vidéos, qu'il s'agisse de grandes cassettes ou de petites cassettes VHS-C de caméscope, est proposée au tarif de 14,99 € par cassette (tarif de base). Ce prix devient très dégressif pour de plus grandes quantités, tombant dès 8,99 € par cassette avec les remises de volume. De plus, nous offrons −10 % si la Boîte à souvenirs est renvoyée sous 21 jours. Précisez le standard (PAL ou SECAM) à la commande, le laboratoire adapte la chaîne de lecture pour vous restituer des fichiers MP4 propres, stables et prêts à être visionnés sur vos écrans modernes.

Panasonic AG-1980P

Magnétoscope professionnel S-VHS avec TBC intégré

Lecture

• Mécanique entretenue : courroies et galets contrôlés
• Tension de bande régulière, passage unique
• TBC et réduction de bruit intégrés

JVC BR-S925E

Magnétoscope professionnel S-VHS

Deuxième platine

• Deuxième platine pour les bandes difficiles
• Sortie S-Vidéo (Y/C)
• Lecture VHS et S-VHS

Correcteur de base de temps externe

Régénération de la synchronisation

Avant capture

• Reconstruit les tops de synchronisation verticale et horizontale
• Supprime la dérive et le tremblement
• Indispensable avec les cassettes LP ou usées

Blackmagic DeckLink 10 bits 4:2:2

Carte de capture

Enregistrement

• Capture 10 bits 4:2:2
• Préserve couleurs et ombres
• Fichier MP4 livré

Questions fréquentes

Pourquoi l'image de mon magnétoscope défile-t-elle de haut en bas ?

L'image défile (ou roule avec une barre noire) parce que le téléviseur a perdu le signal de synchronisation verticale. Sans ces impulsions de repère, l'écran ne sait pas quand commencer à afficher une nouvelle image. Cela vient généralement d'une bande trop usée, d'une cassette NTSC lue sur une chaîne qui ne gère pas ce standard, ou d'un téléviseur moderne intolérant aux signaux VHS fluctuants.

Le réglage du tracking peut-il arrêter une image qui défile ?

Non, presque jamais. Le tracking (alignement) ajuste la position des têtes rotatives par rapport aux pistes obliques de la bande pour éliminer la neige (bandes de bruit horizontales). Il ne corrige pas la perte de synchronisation verticale qui cause le défilement de l'image de haut en bas.

Pourquoi l'image défile-t-elle seulement sur ma TV écran plat ou mon boîtier de capture ?

Les téléviseurs modernes et les clés d'acquisition USB bon marché attendent un signal d'une stabilité quasi parfaite. Ils sont incapables de compenser les infimes variations temporelles des cassettes VHS. Dès que le signal de synchronisation vacille, l'image saute ou défile, là où un vieux téléviseur à tube cathodique restait stable.

Une cassette dont l'image défile est-elle abîmée ?

Pas nécessairement. L'enregistrement magnétique lui-même est souvent intact (sur nos 120 dossiers « magnétoscope en panne », l'enregistrement était intact dans 86 % des cas). Le problème vient de l'incapacité de votre matériel grand public à lire des tops de synchronisation vieillissants. Un équipement professionnel doté d'un TBC lira correctement cette bande.

Qu'est-ce qu'un correcteur de base de temps (TBC) ?

Un TBC met le signal vidéo analogique instable en mémoire numérique et le restitue parfaitement synchronisé. Un TBC de ligne corrige le tremblement horizontal ; un TBC d'image (synchroniseur de trame) reconstruit la synchronisation verticale et empêche l'image de défiler. Notre laboratoire enchaîne les deux.
