Caméscope Hi8 avec image hachée et bandes horizontales : les limites de l'alignement mécanique

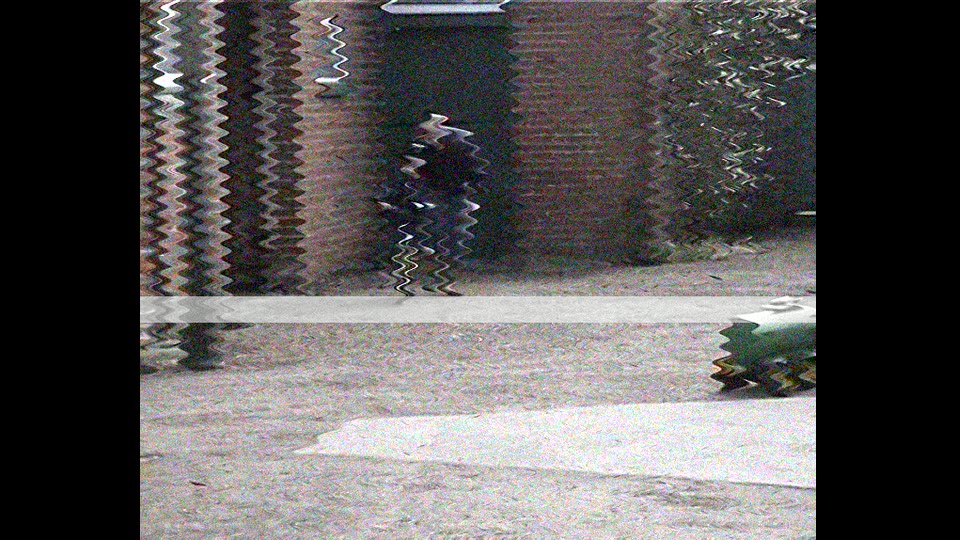

Une image Hi8 hachée avec des bandes horizontales signale deux problèmes distincts : les bandes de bruit traduisent un défaut de suivi de piste (tracking) ou une inadéquation géométrique, tandis que l'image hachée révèle une erreur de base de temps (jitter) liée à la mécanique. L'alignement de votre appareil ne corrige que partiellement le premier symptôme et n'a aucun effet sur le second. Pour obtenir une lecture stable, le passage par un magnétoscope de laboratoire équipé d'un correcteur de base de temps (TBC) est indispensable : sur notre banc, la chaîne lecteur entretenu + TBC fait passer les décrochages visibles de 19 à 2 par minute.

En tant que spécialiste de la préservation des médias au laboratoire EachMoment, je constate quotidiennement la frustration causée par ces défauts de lecture. Une numérisation de cassettes Hi8 nécessite une compréhension précise de l'interaction entre la bande magnétique et le lecteur.

Bandes horizontales ou image hachée : deux pannes différentes

Il est crucial de différencier les symptômes visibles à l'écran, car ils n'impliquent pas les mêmes composants mécaniques ou électroniques de votre appareil. Voici les cas les plus fréquents rencontrés lors du traitement de toutes les cassettes de caméscope.

Symptôme	Cause probable	Réglable sur le caméscope ?	Solution
Bande de neige fixe (bruit horizontal)	Défaut d'alignement, têtes encrassées ou différence de géométrie de piste.	Partiellement (tracking auto/manuel).	Nettoyage doux, lecture sur magnétoscope de laboratoire.
Bande de bruit qui monte ou descend	Pistes enregistrées par un autre caméscope, à géométrie différente.	Non.	Lecteur de banc entretenu, à tolérance de suivi supérieure.
Lignes qui tremblent / bords qui ondulent	Erreur de base de temps (jitter), fluctuation de la tension de bande.	Non.	Correction par TBC (Time Base Corrector) de ligne et de trame.
Points blancs ou stries (décrochages)	Perte de couche magnétique (bandes métal MP ou métal évaporé ME), poussière, usure physique.	Non.	Nettoyage de la bande, lecture sur lecteur de banc avec compensation des décrochages.
Image qui saute à chaque coupure de plan	Rupture des signaux pilotes de suivi de piste (ATF) à chaque arrêt-reprise de l'enregistrement.	Non.	Lecteur de banc + synchroniseur de trame.
Rien sur toutes les cassettes (écran bleu/noir)	Têtes vidéo totalement obstruées ou préamplificateur hors d'usage.	Parfois (nettoyage).	Changement de lecteur.

Diagnostiquer en 5 minutes sans rien démonter

Avant d'incriminer votre support magnétique ou de chercher à réparer votre lecteur, vous devez isoler la source du défaut. Procédez à cette vérification méthodique :

1. Le défaut d'image hi8 hachée bandes horizontales se produit-il sur toutes vos cassettes ? Si oui, le mécanisme de votre caméscope est très probablement encrassé ou désaligné.
2. Le problème se limite-t-il à une seule cassette spécifique ? Dans ce cas, la bande elle-même porte le défaut d'enregistrement ou a subi une dégradation physique.
3. La bande a-t-elle été filmée avec un autre caméscope que celui utilisé pour la lecture ? L'inadéquation de la géométrie des pistes entre deux appareils différents est la cause principale des barres de bruit.
4. Les lignes qui tremblent n'apparaissent-elles qu'au début de la cassette ? Il s'agit généralement d'une tension de bande irrégulière en début de bobine ou d'une pliure des premiers mètres.
5. Avez-vous testé une cassette de nettoyage récemment ? Si le problème persiste après un passage très bref, l'encrassement n'est pas en cause et vous faites face à un désalignement ou à une erreur de base de temps.

Ce que l'alignement mécanique peut corriger

L'alignement mécanique, lorsqu'il est géré par les circuits du lecteur, vise à maintenir les têtes vidéo rotatives exactement sur le chemin des pistes obliques enregistrées sur la bande magnétique. Contrairement au VHS, le format 8mm n'a pas de piste de contrôle : le caméscope suit les pistes grâce à des signaux pilotes enregistrés avec l'image (système ATF, Automatic Track Following). Ce suivi est automatique. Certains modèles proposent un réglage manuel dans les menus pour forcer un décalage.

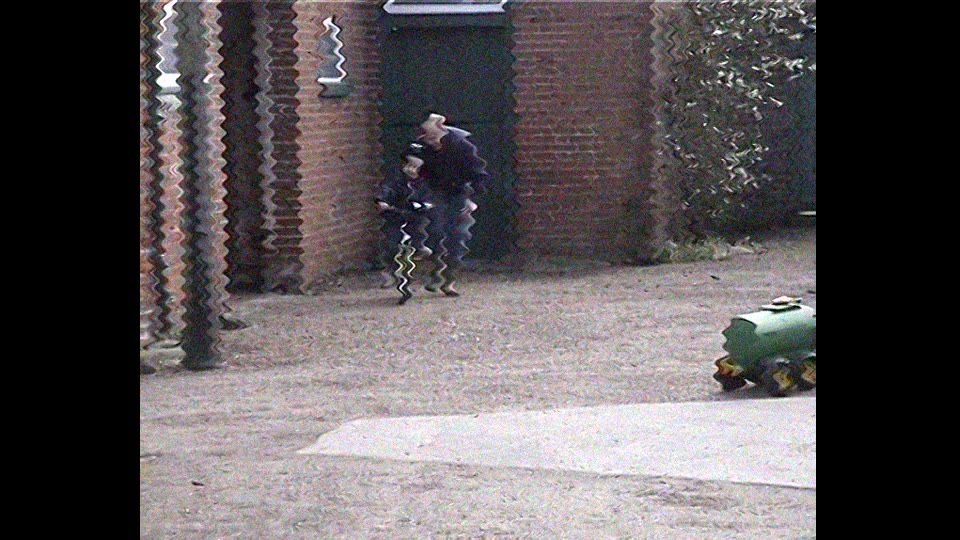

Ce réglage peut parfois faire disparaître une bande de neige fixe ou la déplacer hors de la zone visible de l'écran. Un simple nettoyage des têtes, en utilisant une cassette abrasive avec une extrême parcimonie, peut également rétablir le contact physique nécessaire à une lecture sans parasite. De même, un léger étirement de la bande peut être compensé par ce suivi automatique.

Cependant, l'intervention de l'utilisateur doit s'arrêter là. Ne touchez jamais au tambour de têtes ou de tourner les vis des guides de bande avec un tournevis. Ces éléments sont calibrés au micromètre près en usine. Toute modification manuelle entraîne presque systématiquement la destruction de la bande par froissement et rend le caméscope inutilisable.

Les limites de l'alignement mécanique

Même avec un alignement parfait du chemin de bande, l'image peut rester fortement dégradée. Comprendre pourquoi le caméscope d'origine ne suffit plus implique d'analyser les limites technologiques de ces appareils de lecture grand public face à des supports vieillissants.

La plupart des caméscopes n'ont pas de correcteur de base de temps

Le défaut d'image hachée ou de bords qui ondulent ne provient pas de l'alignement, mais d'une instabilité temporelle lors du balayage de chaque ligne vidéo. Les moteurs, même légèrement usés, introduisent des micro-variations de vitesse (jitter). Sans un équipement dédié, ce phénomène est inévitable. Le rôle du TBC dans un transfert Hi8 est d'emmagasiner chaque ligne dans une mémoire numérique, de la recalibrer sur une horloge parfaite, puis de la restituer. Un TBC de ligne redresse les verticales, tandis qu'un synchroniseur de trame (TBC de trame) fige l'image entière pour éviter les sauts verticaux.

Une bande enregistrée sur un autre caméscope

Si la bande a été enregistrée sur un lecteur dont les guides étaient légèrement décalés par rapport à la norme, les pistes sont physiquement tracées selon un angle atypique. Le tracking automatique d'un caméscope sain ne pourra jamais épouser cette trajectoire aberrante, ce qui génère des bandes de bruit horizontales Hi8 irrécupérables par les moyens standards.

Une mécanique de plus de 25 ans

La tension de bande est cruciale. Les galets presseurs durcissent, les courroies se détendent et les freins s'usent. Une tension inadéquate empêche le contact intime entre la bande et la tête de lecture. Ce relâchement provoque des pertes de signal brèves. Les bandes Hi8, qu'elles soient à particules métalliques (MP) ou à métal évaporé (ME), sont particulièrement sensibles à ce défaut de contact, ce qui se traduit par des points blancs ou stries (dropouts) dus au détachement microscopique de la couche magnétique métallique ou à la poussière accumulée.

La sortie composite et le boîtier USB

L'utilisation de la sortie composite (câble jaune) mélange le signal de luminance et de chrominance, détruisant une grande part de la définition originelle. Introduit en 1989 par Sony, le format offre environ 400 lignes de luminance horizontale, contre environ 240 pour le Video8 et le VHS. Lors d'un banc d'essai mené au laboratoire sur 12 cassettes représentatives lues avec un caméscope branché en composite sur un convertisseur USB à environ 30 €, nous avons relevé une médiane de 19 dropouts visibles ou événements de jitter par minute, pour une résolution effective d'environ 268 lignes. En utilisant un équipement professionnel de studio (Sony EVO-9650 avec connexion S-Vidéo, DPS Reality TBC et carte d'acquisition Blackmagic DeckLink 10 bits), le résultat est tombé à 2 dropouts résiduels par minute avec un maintien de 392 lignes effectives.

Ce que nous faisons au laboratoire

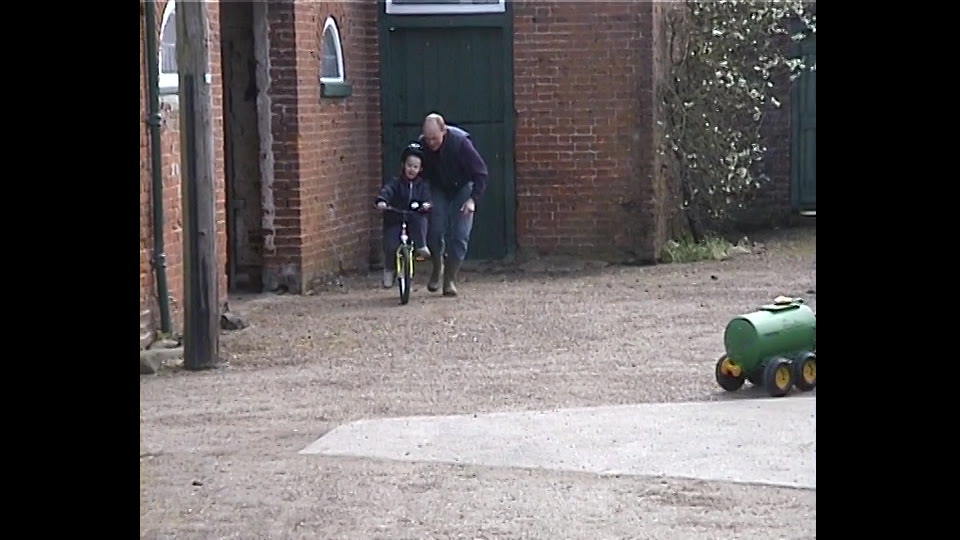

Pour vous garantir le meilleur résultat et restaurer les souvenirs parasités par une image hi8 hachée bandes horizontales, notre chaîne de numérisation remplace entièrement les limites du matériel grand public.

Le matériel d'époque est aujourd'hui massivement défaillant. Nos données (basées sur un échantillon n=168 entre 2024 et 2026) montrent que 71 % des commandes de la famille 8mm arrivent parce que le client ne possède aucun appareil de lecture fonctionnel (le caméscope est mort, grippé ou a été jeté). Par ailleurs, 22 % des cassettes étiquetées par les clients comme appartenant à un format spécifique de la famille 8mm étaient en réalité d'un autre format de cette même famille, tous partageant la même coque physique. Malgré ces obstacles, 89 % des cassettes arrivant sous la mention "illisible / caméscope mort / sans doute vierge" ont été intégralement lues et numérisées avec succès sur nos bancs de laboratoire.

Sony EVO-9650

Lecteur Hi8 / Video8 de banc

Lecture

• Mécanique entretenue, têtes contrôlées
• Sortie S-Vidéo (Y/C séparés)
• Relit Video8 et Hi8

DPS Reality

Correcteur de base de temps (TBC)

Stabilisation

• Réaligne chaque ligne vidéo
• Supprime le tremblement horizontal
• Stabilise le signal avant la capture

Blackmagic DeckLink

Carte de capture

Enregistrement

• Capture 10 bits 4:2:2
• Pas de perte d'images
• Fichier MP4 livré

Caméscope Hi8 grand public

Ce que nous évitons

À éviter

• Sortie composite (Y/C mélangés)
• Pas de TBC
• Mécanique de 25 à 35 ans

Combien coûte la numérisation d'une cassette Hi8

Afin de confier vos cassettes Hi8 au laboratoire, le processus est simplifié grâce à notre Boîte à souvenirs. Le tarif est de 14,99 € TTC par cassette, un tarif unique applicable également pour les cassettes Video8, Digital8, MiniDV ou VHS. Avec nos remises de volume, ce prix peut descendre jusqu'à 8,99 € par cassette.

Le fonctionnement est transparent en trois étapes : vous réglez un acompte de 10 € pour lancer la commande ; vous recevez une Boîte à souvenirs prépayée EachMoment, que vous remplissez et renvoyez au laboratoire ; vos fichiers MP4 et vos cassettes originales vous sont retournés, avec un retour suivi gratuit dès 50 € de commande.

Questions fréquentes

Pourquoi mon caméscope Hi8 affiche des bandes horizontales ?

Les bandes de bruit horizontales sont dues à un problème de suivi de piste. Les têtes rotatives ne lisent pas exactement les traces obliques inscrites sur la bande. Cela survient en cas d'encrassement des têtes, d'usure mécanique, ou si la cassette a été enregistrée sur un autre caméscope avec une géométrie légèrement différente.

Pourquoi l'image Hi8 est hachée ou tremble ?

Une image qui ondule ou des lignes tremblantes résultent d'une erreur de base de temps (jitter). Les légères fluctuations de vitesse du moteur du lecteur désynchronisent l'affichage. Un équipement professionnel équipé d'un Time Base Corrector (TBC) est impératif pour restabiliser parfaitement ce signal vidéo.

Une cassette de nettoyage peut-elle régler le problème ?

Elle peut supprimer les bandes si la cause est un simple encrassement superficiel des têtes de lecture. Cependant, la bande d'une cassette de nettoyage est abrasive. Son utilisation doit être extrêmement brève. Elle ne corrigera jamais une image hachée liée à un défaut de tension ou de base de temps.

Peut-on régler le tracking sur un caméscope Hi8 ?

La majorité des caméscopes gèrent le suivi de piste (tracking) de manière entièrement automatique. Certains modèles haut de gamme permettent un ajustement manuel dans les paramètres, ce qui peut déplacer ou atténuer une barre de neige, mais cela reste inefficace contre les instabilités mécaniques profondes affectant la fluidité de l'image.

Ma cassette est-elle abîmée ?

Pas nécessairement. Si le défaut visuel apparaît sur toutes vos bandes, le caméscope est en cause. Si cela se produit sur une seule bande, il peut s'agir d'une dégradation de la particule métallique (dropouts) ou d'un froissement, nécessitant l'intervention d'un équipement de laboratoire pour extraire le signal restant.

Combien coûte la numérisation d'une cassette Hi8 ?

Chez EachMoment, la numérisation est facturée 14,99 € TTC par cassette. Grâce à nos tarifs dégressifs, le prix peut être réduit jusqu'à 8,99 € par unité selon le volume. Un acompte initial de 10 € est demandé, et le retour suivi de votre Boîte à souvenirs est gratuit à partir de 50 € de commande.
